РУС
ENG
ENG

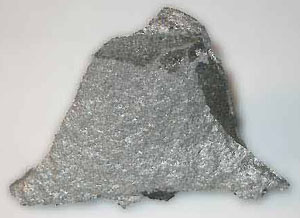

Феррохром — сплав железа и хрома (около 60 %), применяется для легирования стали и сплавов. Получают при восстановлении достаточно богатых (с высоким содержанием оксида хрома и высоким отношением оксид хрома/оксид железа) хромитовых руд (или концентратов) углеродистым восстановителем (обычно кокс).
| Феррохром среднеуглеродистый | |||||
| Марка (ГОСТ) | Массовая доля, % | ||||
| Cr | C | Si | P | S | |
| не менее | не более | ||||
| ФХ200А | 65,0 | 2,0 | 2,0 | 0,03 | 0,02 |
| ФХ200Б | 0,05 | 0,04 | |||
| Феррохром среднеуглеродистый азотированный | |||||||
| Марка (ГОСТ) | Массовая доля, % | ||||||
| Cr | C | Si | P | S | Al | N | |
| не менее | не более | не менее | |||||
| ФХН200А | 65,0 | 0,06 | 1,0 | 0,03 | 0,02 | 0,2 | 2,0 |
| ФХН200Б | 0,04 | ||||||
Феррохром поставляется в кусках массой не более 20 кг или в виде дробленых и просеянных частиц. Высокоуглеродистый феррохром допускается изготовлять в чушках массой не более 30 кг. Дробленый феррохром поставляют по классам крупности в соответствии со следующей таблицей (масса подрешетного продукта установлена для пункта поставки материала покупателю):
| Основные требования | |||
| Класс крупности | Размер кусков, мм | Максимальная массовая доля продукта, % | |
| надрешетного | подрешетного | ||
| 1 | 100 - 315 | 10 | 20 |
| 2 | 50 - 200 | 10 | 10 |
| 3 | 5 - 200 | 5 | 5 |
| 4 | 5 - 100 | 10 | 10 |
| 5 | 20 - 50 | 10 | 10 |
| 6 | 5 - 50 | 10 | 10 |
| 7 | 5 - 20 | 10 | 10 |
Поверхность и излом кусков феррохрома не должны иметь резко выраженных включений шлака, песка и других инородных материалов. На поверхности кусков допускаются окисная пленка и следы противопригарных материалов.
ГОСТ 4757-91 (603 Кб)|
Котировки LME
на 2026-06-19
|
|||
| Алюминий |  |
3386.5 | -24 |
| Медь | |
13690.5 | -124 |
| Свинец |  |
1984 | 5 |
| Никель | |
17842 | -218 |
| Олово | |
53653 | -1691 |
| Цинк | |
3638 | 50 |
