ПРОДУКЦИЯ

Графит и графитированные электроды

Модификаторы стали и чугуна

Ферросплавы

Цветные металлы

Чугун

• Чугун литейный Л1
• Чугун литейный Л2
• Чугун литейный Л3
• Чугун литейный Л4
• Чугун литейный Л5
• Чугун литейный Л6
• Чугун передельный ПЛ1
• Чугун передельный ПЛ2

Литейный чугун ДСТУ 3132-95 (ГОСТ 4832-95) выплавляемый в доменной печи чугун, содержащий подавляющую часть углерода в виде свободного графита и имеющий в своём составе кремний до 3,75%; применяется для получения отливок в литейном производстве.

Литейный чугун, соответствующий определенной марке по массовой доле кремния, но не соответствующий по массовой доле серы, относят к ближайшей марке по кремнию и к соответствующей категории по массовой доле серы.

Литейный чугун предназначен для дальнейшего передела в чугунолитейных цехах при производстве отливок.

Марка чугуна	Массовая доля, %
	C	Si	Mn				P, не более					S, не более
			группа				класс					категории
			I	II	III	IV	А	Б	В	Г	Д	1	2	3	4
Л1	3,4-3,9	3,2-3,6	<=0,3	0,3-0,5	0,5-0,9	0,9-1,5	0,08	0,12	0,3	0,3-0,7	0,7-1,2	0,02	0,03	0,04	-

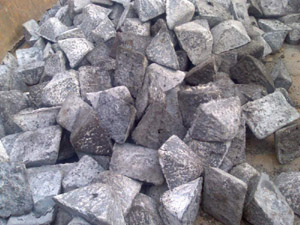

Литейный чугун изготовляют в чушках без пережимов, с одним или двумя пережимами. Толщина чушки в месте пережима должна быть не более 30 мм.
Масса чушки без пережима должна быть не более 18 кг, с одним пережимом - не более 30 кг, с двумя пережимами - не более 45 кг.
Количество боя чушек должно быть не более 2 % массы партии. К бою относятся куски массой не более 2 кг.
На поверхности чушек не должно быть остатков шлака. Допускается налет извести, графита и других компонентов смеси для опрыскивания мульд, не влияющих на качество чугуна.
Количество чушек с наличием на поверхности графитной спели и раковин в литейном чугуне должно быть не более 10 % массы партии. На поверхности чушек литейного рафинированного магнием чугуна не допускается наличие графитной спели.
Литейный чугун всех марок изготовляют с нормированной массовой долей углерода от 3,4 до 4,5 % включительно.
4.9.2 Литейный чугун марки Л1 допускается изготовлять с массовой долей кремния более 3,6 %.
В литейном чугуне Л1, выплавленном из медесодержащих руд, дополнительно определяется массовая доля меди и указывается в документе о качестве.
Литейный чугун изготовляют с массовой долей хрома не более 0,05 % для производства отливок из чугуна с шаровидным графитом, с массовой долей хрома не более 0,04 % для отливок из ковкого чугуна и с массовой долей хрома не более 0,1 % - для отливок из серого чугуна.

ГОСТ 4832-95 (134 Кб)

ООО "Металлургическая компания "Митра" предлагает со склада Чугун литейный Л1 по договорной цене.
